烟气余热回收装置介绍

发布时间：2020-11-28 00:25:00

根据本项意图具体情况，锅炉为烟气锅炉，其排烟温度较高，尽管招标方没提及此项节能改造内容，但我公司仍然主张加装上冷凝式烟气余热回收装置，详细介绍如下：

a)技术说明
4.2MW 燃气热水锅炉:
类型：LN400-1.0;
换热面积：295.520m2（折合：49.17m2 /0.7MW）;
质料：不锈钢 304（0Cr18Ni9）,设备选用不锈钢 304 制作;
烟气降幅：80-110℃
运用寿数：15年。

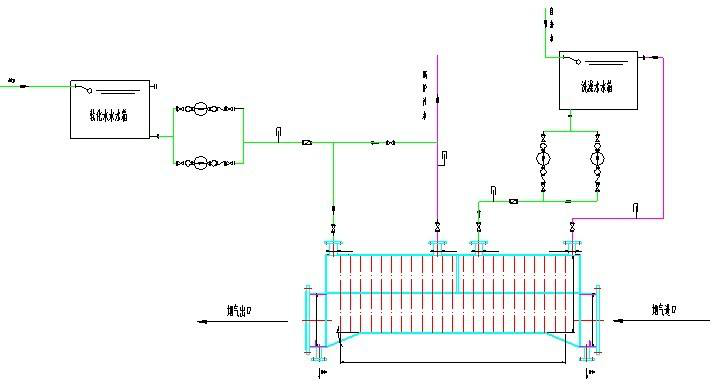

本烟气余热冷凝回收设备是选用不锈钢、铝复合的强化翅片换热管结构。分组组装，设备便当，便于修补。选用不锈钢质料、强化传热技术，满足的受热面以抵达余热回收最大化的意图，节气率处于全国同类产品领先地位。然后可以把烟气中的显热和潜热最大程度回收的一种专用于燃气（油）锅炉（直燃机）的节能设备。
b) 烟气余热冷凝回收设备的性能特色
加装烟气余热冷凝回收利用设备后，惯例油（气）锅炉就改造为分体式冷凝型锅炉（另一种为热管式），热功率可抵达 98%以上。在比较抱负的工况下节气率可抵达 6%～15%。可以大大地降低工作费用，为用户带来显著的经济效益。
高效烟气余热回收设备选用不锈钢、铝质料的强化翅片换热管结构。分组组装，设备便当，便于修补。翅片管外走烟气，管内走水，构成间壁式对流换热。设备外部保温用硅酸铝耐热纤维毡保温，保温层外用彩色钢板包装。满足的受热面以抵达余热回收最大化的意图。
烟气余热回收设备的阻力不大于 500pa，通过很多的实践运用彻底不会影响锅炉的燃烧。烟气余热冷凝回收设备规划压力为 1.0MPa,水压试验压力为 1.25MPa，彻底可以满足采暖和锅炉补水压力的运用要求。
规划结构自身就考虑了水力的均匀分配。所配管制均为一样。实践的运用作用也很好！
选用的不锈钢、铝合金翅片管具有很强的抗酸性腐蚀的能力。彻底可以保证运用寿数。运用寿数在 15 年以上。
设备自身带有冷凝水排放设备，“烟气余热冷凝回收设备”最下部设置了冷凝水收集箱及排放口,及时将产生的冷凝水排出，排入下水体系。冷凝水为弱酸性，PH值在6左右，不会对环境造成污染。冷凝水收集选用不锈钢制作，耐腐蚀性强，运用可靠。
设备外包装彻底可以根据用户的要求装备不同的颜色，然后和锅炉和谐一致。
c) 烟气余热回收设备阻力说明
对容量为 4.2MW 的燃气锅炉，加装烟气余热冷凝回收设备不影响锅炉工作，剖析如下：
锅炉功率：4200KW；
锅炉功率：91%；
所需的加热功率（燃烧器出力）=4200KW/0.91=4615.4KW
燃料热值（北京天然气）Hi=8.83KWh/m³
标态下的燃气流量：4615.4/8.83=522.7m³
因为燃气量会随着压力及温度的改变而改变，因此要根据设备实践工作环境下的状态换算后，燃气流量会低一些。
d) 烟气余热回收设备防止冷凝水倒灌的办法
烟气余热回收设备下部的防冷凝水倒灌设备可以有用的收集烟气产生的冷凝水。然后排放到适合的方位。假设考虑收集，节能作用更佳。
