一种烟气脱白冷凝水收集器的制作方法



本实用新型涉及烟气处理技术领域，尤其涉及一种烟气脱白冷凝水收集器。

背景技术：

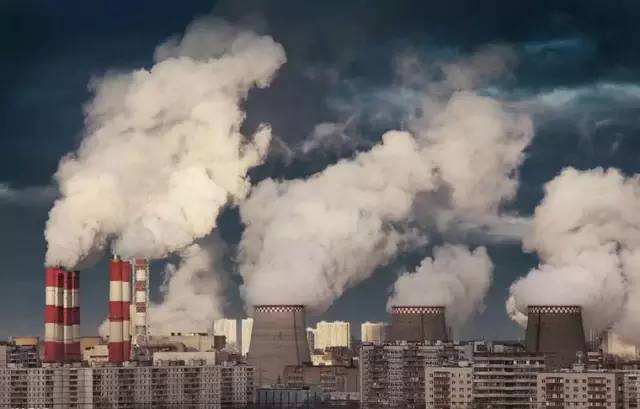

我国是能耗大国，能源结构以煤为主。截至2016年底，全国已投运火电厂烟气脱硫机组容量约8.8亿千瓦，占火电机组容量的80％以上，其中湿法脱硫装置占95％以上。湿法脱硫出口为饱和或接近饱和的状态的湿烟气，烟气温度为50℃左右。湿烟气经烟囱排放到大气后，与低温空气接触产生凝结，大量的凝结水滴对光线产生折射、散射，从而呈现出白色或浅灰色烟羽(俗称“白烟”)，视觉污染的同时，营造光化学反应环境，是雾霾的可能诱因之一。

目前，国内已相继有关于燃煤电厂烟羽治理的地方性文件出台。上海市、天津市及河北省出台消除有色烟羽政策后，国内其它省份、大型发电集团也正在积极开展消除有色烟羽的技术方案论证。可以预见未来几年，全国电力行业及钢铁、焦化、玻璃等环保重点行业将全面开展有色烟羽治理。

烟气脱白系统里有个关键设备是“冷凝模块”，即将吸收塔喷淋层出来的饱和湿烟气进行降温冷干，逼出湿烟气里的饱和水，降低了吸收塔出口烟气的含水率，有利于后端的烟气加热器进行加热，同时消除烟囱出口烟气的白雾。而湿烟气冷干之后会逼出大量的冷凝水，举个例子，一个30万nm3/h烟气量的吸收塔，湿烟气温度冷却5℃后，每小时会逼出6.8t/h冷凝水水，该冷凝水水质基本透明，无悬浮物，ph大概5～6，稍加碱中和，即可回工艺水箱重复利用。但是通常冷凝模块布置在吸收塔内湿电除尘器上部，冷凝水会直接从冷凝模块掉落至吸收塔浆液池内，既造成吸收塔水平衡困难，又浪费水资源。

技术实现要素：

本实用新型的目的在于提供一种烟气脱白冷凝水收集器，收集吸收塔内的冷凝水，防止其掉落在浆液池内影响水平衡，另一方面收集的冷凝水可重复利用，达到节约水资源的目的。

为实现上述目的，本实用新型提供如下技术方案：

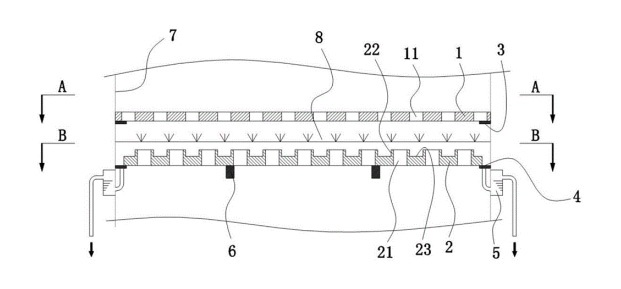

一种烟气脱白冷凝水收集器，其特征在于，包括安装在吸收塔内的上漏水盘和下导水盘，上漏水盘安装在下导水盘的正上方；所述上漏水盘上开设有第一开孔组，包括若干第一开孔；所述下导水盘上开设有第二开孔组，包括若干第二开孔；所述第一开孔与第二开孔在竖直方向上错位设置；所述第二开孔的边缘设置有朝向上侧的围堰，围堰的外部形成导水槽。

进一步的，所述下导水盘与吸收塔的塔壁之间固定安装有低于下导水盘的下环板，所述下环板上安装有至少一个导水孔。

进一步的，还包括阻烟器，所述阻烟器由本体、进水管和出水管组成；所述阻烟器的进水管的第一端与导水孔连接，进水管的第二端与本体的下部连接，出水管的第一端与本体的上部连接，出水管的第二端位于吸收塔的外侧。

进一步的，所述上漏水盘与下导水盘之间还设置有冲洗水装置。

进一步的，所述冲洗水装置包括冲洗水管及安装在冲洗水管上的若干冲洗喷嘴。

进一步的，所述上漏水盘的下侧面的边缘固定安装有上环板。

进一步的，所述上漏水盘与下导水盘的下侧面的中部设置有若干支撑梁。

与现有技术相比，本实用新型的有益效果是：本实用新型采用开孔错位设置的上漏水盘和下导水盘，使得湿烟气可自上而下依次通过下导水盘和上漏水盘，而冷凝水从上漏水盘的开孔滴落后，掉落在下导水盘的导水槽内，不会掉落至下方的浆液池内影响水平衡；另一方面，阻烟器采用了入口和出口之间的高低差，使得本体内存储有一定量的水，既能导出多余的冷凝水，又能同时阻止烟气溢出。
